本说明书是意于帮助用户能够正确使用本设备，以使设备达到设计运行效果和设计的使用寿命，所以，请使用本设备前务必花一定时间认真阅读本说明书。

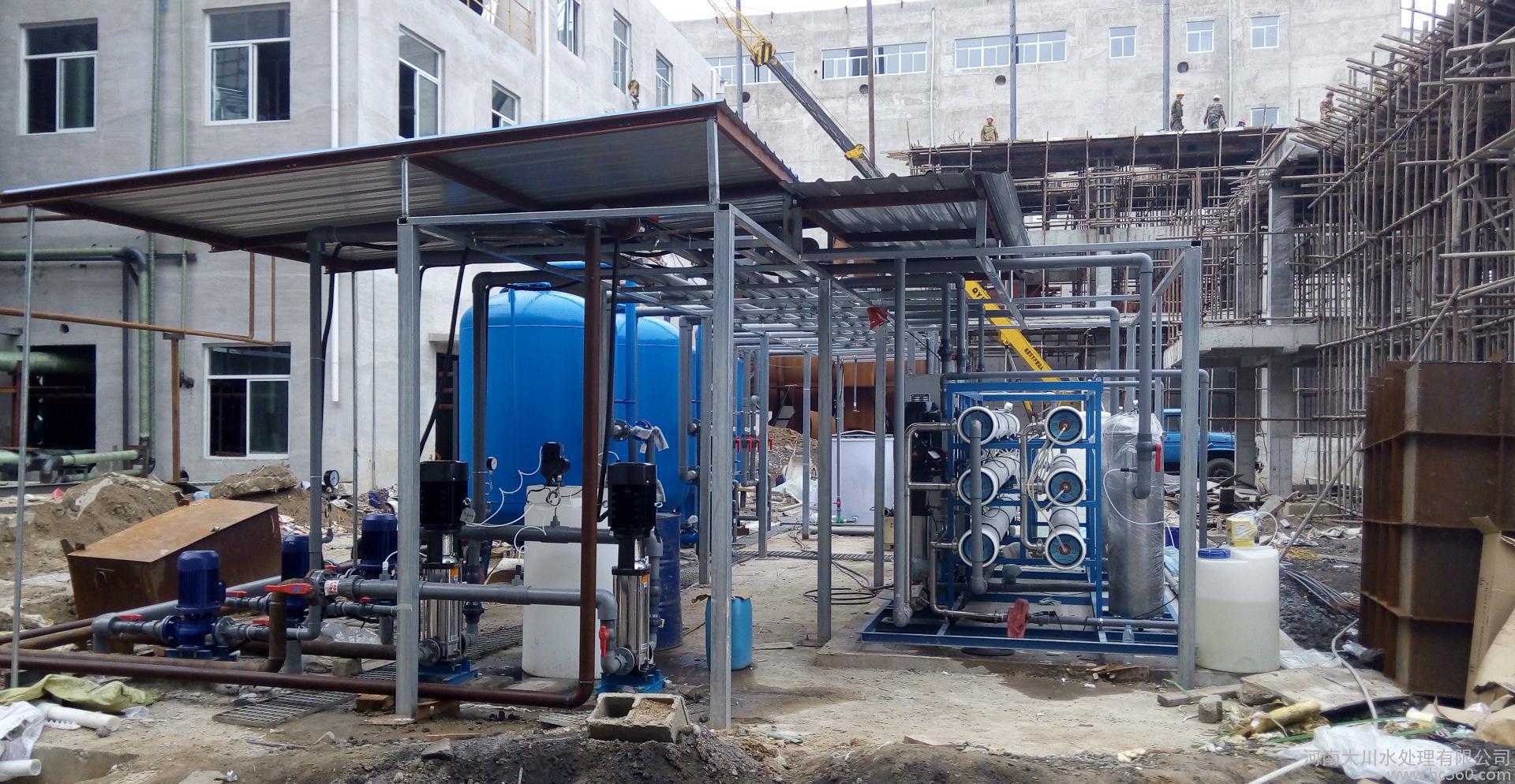

本系统专为为朝阳星华中玻新能源有限公司1*9MW玻璃窑余热发电工程化水系统项目设计制造，工艺采用预处理+软化+反渗透，其中预处理采用双介质过滤器，两台直径1400mm过滤器，两台直径1000mm钠离子交换器，反渗透设备为二套2x12t/h.单套主机额定出水能力为12T/h（以上所述的出水能力为水温25℃条件下的的出水量，当然，原水的其它条件会对产品水水质和产量都会带来影响。），反渗透设备配有一套清洗系统；软化系统采用手动控制。

                 阻垢加药装置    膜清洗系统

                                    ↓           ↓

原水箱 →原水泵→多介质过滤→软化水装置→精密过滤器→高压泵

PH调节装置

↓

→ 反渗透装置→ 脱盐水箱→ 除盐水泵

清洗系统包括：清洗箱、清洗泵、清洗保安过滤器及配套管路

图1-1   系统工艺流程

部件名称及其作用

1、 预处理系统

   预处理系统包括原水箱、原水泵、反洗水泵、多介质过滤器、软化水装置及阻垢剂加药装置。

（1） 原水箱

原水箱用于储存进入过滤器系统的原水，其目的是为了调节深井来水流量的变化，防止进水流量波动对系统稳定运行的影响，保证系统的进水量稳定，由用户自备

（2） 原水泵

原水泵的作用是为多介质过滤器及后面的保安过滤器提供足够的运行压力。

型式 立式单***离心泵

数量 2台

     运行工况

（1）流 量：   17.5m³/h

（2）扬 程：   34m

（3）功 率：   4KW  380V

     制造商/产地 上一/上海

（3） 反洗水泵

其作用是为多介质过滤器的反冲洗提供充足的水量。过滤器的反洗强度为13L/m².s,水量较大，但所需的扬程低，因此建议本系统单***设置LS80－20型反洗水泵。

型式 立式单***离心泵

数量 1台

     运行工况

（1）流 量：   50m³/h

（2）扬 程：   20m

（3）功 率：   5.5KW  380V

     制造商/产地 上一/上海

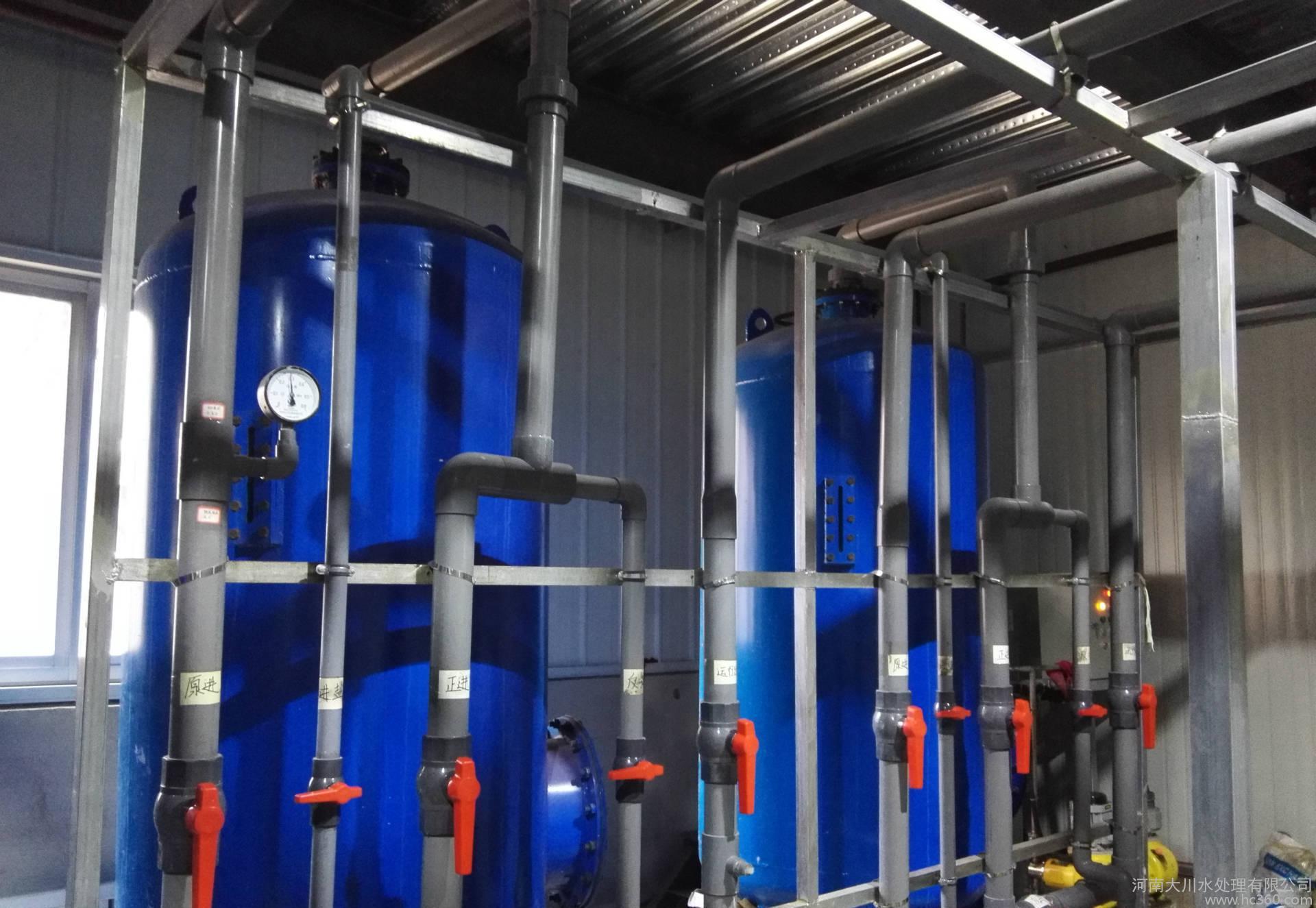

（4） 多介质过滤器

源水中常含有颗粒很细的尘土、腐殖质、淀粉、纤维素。这些杂质与水形成溶胶状态的胶体微粒，应通过砂滤预过滤除去这些颗粒。该滤器中所用的滤料采用石英砂和无烟煤，把源水中的絮状杂质去除。

冲洗及反洗以时间参数设置来控制周期，一般为一天，具体视原水浊度而定。当累计运行到设定时间时进行滤器反洗、正洗工艺过程，将滤层中的杂质冲出，松动滤层。

     型 式 垂直圆筒Ф1400mm

     数量 2台

 设备出力 18m³/h

滤料高度           1-2mm无烟煤：200mm

2-4mm石英砂：500mm

4-8mm石英砂：300mm

     工作压力 0.2~0.4MPa

     过滤精度 产水浊度≤1NTU

（5） 阻垢加药装置

阻垢剂加药装置的作用是在预处理后的原水进入反渗透之前，加入高效率的专用阻垢剂，以防止反渗透浓水侧产生结垢。

本系统推荐选用美国博克反渗透阻垢剂TW120，它可以提高水中的难溶物质的饱和度，它具有以下功能和***点：

1) 抑制析出作用

2) 分散作用

3）晶格扭曲作用

4）络合作用

5）饮用水合格认证（ANST/NSF60认证）标准

6) 进水的PH从5-9仍属有效范围内

7) 所有主要反渗透膜都能使用

2、 软化水系统

根据反渗透进水水质，控制进水硬度，保证反渗透出水水质稳定，在反渗透进水之前加装软化装置。由钠离子交换器、阀门组、树脂罐、再生泵和盐箱组成。

（1） 钠离子交换器

规格 Ф1000mm       数量         2台

 设备出力 18m³/h          工作压力    0.2~0.4MPa

（2） 阀门组

规格     PVC阀门组

（3） 再生水泵

   规格  化工专用泵       数量   1台

   运行工况

（1）流 量：   2m³/h

（2）扬 程：   15m

（3）功 率：   0.75KW  380V

（4）树脂

规格：001X7     数量：1625L

（5）盐箱      规格：PE   1000L    数量：1个

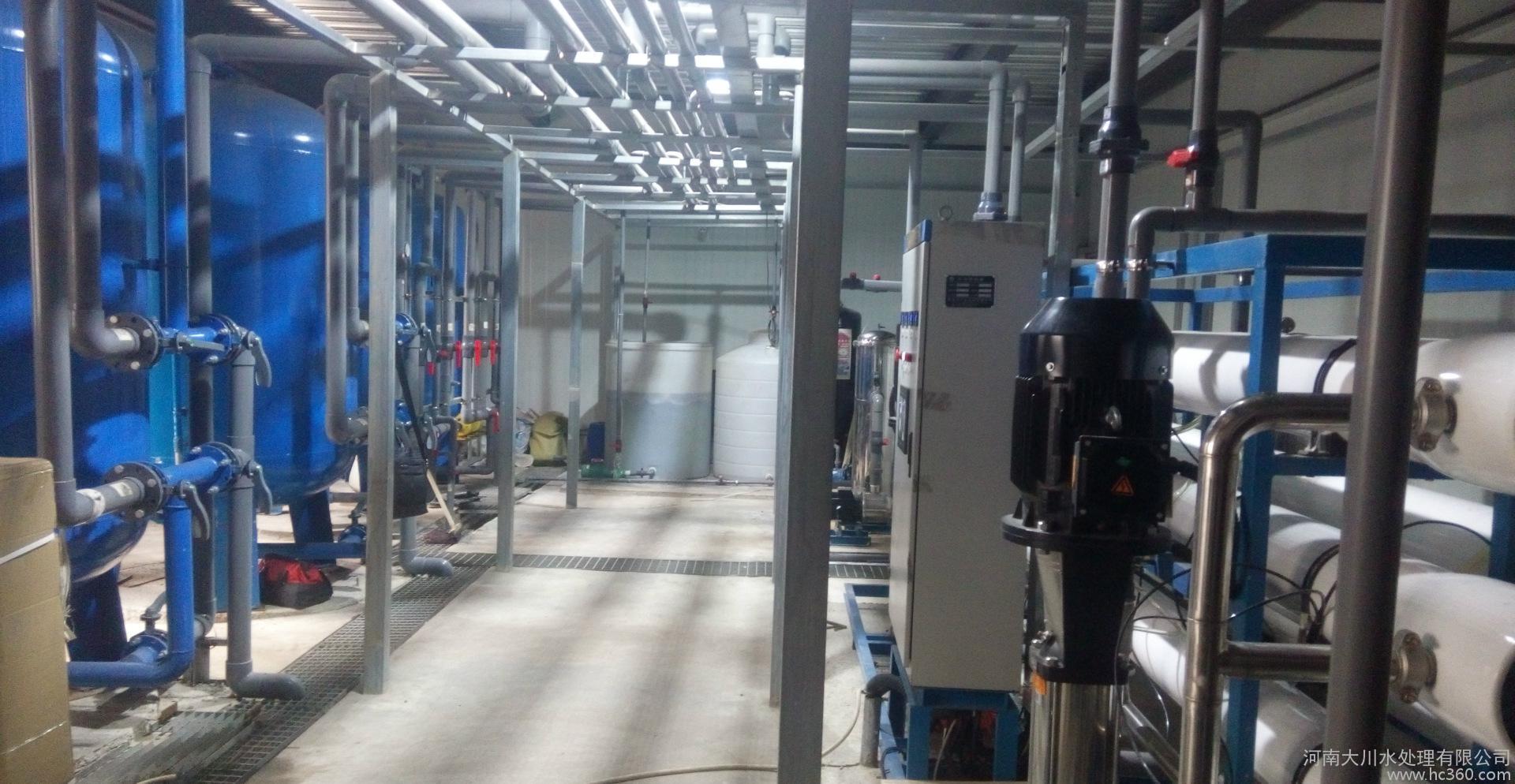

3、 反渗透系统

本套系统反渗透主机采用单主机双系统的配置，单套系统额定产水量为12T/H。

（1）保安过滤器及滤芯

目前该系列使用的保安过滤器的规格为Ф300×1000mm，进出口均为DN50的内丝，内装12芯40英寸长5μm的PP熔喷滤芯。

保安过滤器是在原水进入膜以前***后一道过滤装置，它可以有效地去除前处理未除干净的大于5μm的物质，可以截流住由前处理流失的滤料，有效的保护RO膜不受或少受污染。当进出口压差大于0.1MPa时应更换滤芯。安装时应上下对中,压紧端盖，否则会损坏滤芯，更严重的是失去过滤作用。滤芯下堵头有橡胶密封装置，安装不到位会造成串水，不能满足反渗透进水水质要求，切记注意。

（2）进水电动阀

该电动阀采用304不锈钢阀板，30s慢开，其主要作用是在设备开启时使进入反渗透膜的压力缓慢升高，防止压力突然变化对膜产生破坏，停机时自动切断原水与膜之间的管路，使水不会流入膜管内对膜造成污染。

（3）高压泵

这是RO主机的一个重要组件，它的作用是给RO膜输送一定数量一定压力的水源。其品质的好坏对整机的影响很大。使用中应保证不得空转，不得长期超负荷运行，经常按要求排除空气，应保证电器部份的干燥。

型式 立式多***离心泵

     数量 2台

     运行工况

（1）流 量：   18m³/h

（2）扬 程：   130m

（3）功 率：   11KW  380V

制造商/产地          南方/杭州

（4）节流阀

安装于高压泵出口与RO膜之间，其主要作用是调节、控制RO膜总的进水流量，它和浓水调节阀配合使用调整膜管内的压力和供水量。

（5）RO膜壳

RO膜壳采用的是玻璃钢膜壳。安装两端的端头时，应在橡胶O型圈上涂上一层凡士林，这样既方便拆卸，又可增加密封性。维修时应谨防损坏密封圈。

（6）RO膜

RO膜是RO机的关键部件，其品质的好坏与产品水质量、产量有绝对性影响。该系列设备选用陶氏BW30-400型反渗透膜。

（7）电导率仪

其主要作用是显示设备运行时原水和产品水的电导率情况，该机选用的是科瑞达CCT—3320电导率仪。可直接显示原水和纯净水的电导率。

（8）浓水调节阀

该阀是RO主机的一个重要元件，它的主要作用是调节膜管内压力，达到调节纯水与浓水之比例的目的。它和节流阀配合使用，可更好的调整膜管内压力、纯水流量和浓水流量。设备开启前应将该阀门打开一定程度，以防设备启动时膜内压力突然升高超过极限。

（9）浓水电磁阀

其主要作用是开机和关机冲洗，让浓水大流量通过，降低膜管内压力，增加管内的流速，达到冲洗膜的目的，它是RO机的一个重要组成部分。

（10）纯水流量计和浓水流量计

本系统设有两个流量计。分别为浓水流量计、纯水流量计，单位为m³/h。通过这两个流量计，可以清楚地掌握设备当时的产水量和浓水流量，可以直观地观察纯水和浓水的比例，以利于我们按要求比例和产量调整系统状况。

（11）保安过滤器滤前及滤后压力表（0—1MPa）

这两块表主要是显示原水进入泵前的压力及保安过滤器后的压力。这两块表与配合观察，可以判断保安过滤芯是否失效或是否该清洗。压力差超过0.1MPa时，说明滤芯已经比较脏了，应加强观察，压力差超过0.13MPa时则应更换。

（12）进水和浓水压力表（0—2.5MPa）

该系统配有三只压力表：进水压力表、段间压力表和浓水压力表。进水压力表显示原水经高压泵进入该***膜时的水压情况，段间压力表显示***段进入第二段时的压力，浓水压力表显示该******后一根膜出口的压力。三块表配合观察，可以知道压差情况，这一点在实际运行中是很重要的。调整运行参数时，应以进水压力表为依据调整系统压力，尤其是在系统压力上限时，膜压差又较大时，更应该注意这一点。

（13）低压开关

低压开关的功能是按系统工艺要求而设置的水压值来控制主机运行或停止的保护装置。当原水供水系统压力低于系统设定值时，压力开关会自动将主机关闭，以避免高压泵在缺水或无水时空转，造成泵的损坏。压力取样点安装在保安过滤器后的管路中，设置时以此处压力表显示读数为准。

（14）高压开关

高压开关的功能是按系统工艺要求而设置的水压值来控制主机运行或停止的保护装置。当反渗透进水压力高于系统设定值时，压力开关会自动将主机关闭，以避免反渗透膜进水压力过大。压力取样点安装在高压泵后的节流阀后的管路中，设置时以此处压力表显示读数为准。

（15）反渗透清洗系统

为保证系统的安全稳定运行，膜系统在运行一段时间后，需进行清洗，以清除沉积在膜表面的污染物，恢复膜元件的性能。该系统设置一套完善的在线清洗系统，当由于污染造成系统性能下降超过10－15％时，可采用系统清洗以恢复系统性能。适当的清洗，可充分保证系统的良好运行状态。清洗系统包括清洗药箱、清洗泵、清洗保安过滤器及配套管件、仪表等。

（16）反渗透产水箱

储存反渗透产水，保证进入后续工艺水量稳定。PE材质，容积6000L。
